該款油墨能夠滿足觸摸屏行業(yè)高性能要求的雙組份烘烤型絕緣油墨。固化后的漆膜具有良好的附著力，耐水性和化學(xué)抗性，同時(shí)也具有良好的印刷適應(yīng)性、較高的表面硬度和耐磨性等優(yōu)點(diǎn)。

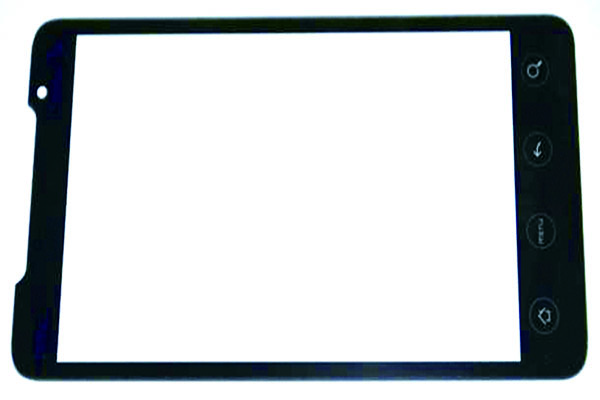

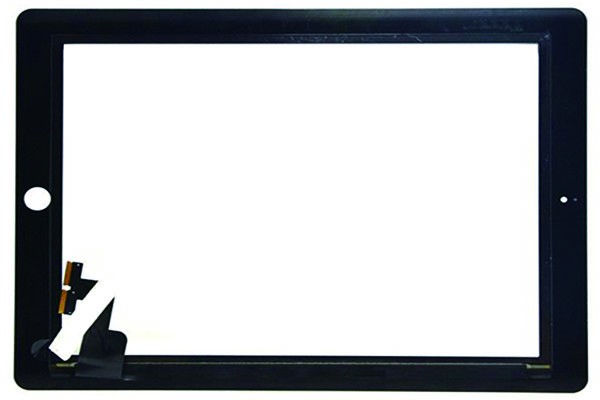

適用范圍：普通玻璃、化學(xué)強(qiáng)化玻璃和物理鋼化玻璃。
油墨印刷操作工藝：添加TCB-100B固化劑10%并稀釋后以350目～420目網(wǎng)版印刷；
第一度160℃×10min；第二度160℃×20min條件烘干。
技術(shù)參數(shù)見下表：
測(cè)試項(xiàng)目 | 測(cè)試方法 | 評(píng)判標(biāo)準(zhǔn) |
油墨細(xì)度 | GB/T1724-79 | ≤12μm |
表面張力 | 達(dá)因筆使用規(guī)范 | ≥34 |
尺寸變化 | 二次元測(cè)量?jī)x標(biāo)準(zhǔn)制程（165S/420目印刷） | ≤4絲（40微米） |
超聲波洗滌 | 常規(guī)洗滌液/65℃/2Hr | ①不起泡；②不起皺；③無(wú)異色；④百格測(cè)試100% |
耐水煮 | 浸入100℃去離子水中2Hr | ①不起泡；②不起皺；③無(wú)異色；④百格測(cè)試100% |
硬度 | 三菱鉛筆成45度角/受力500克/測(cè)不同處3次 | ≥3H |
附著力 | 劃百格/3M膠紙連拔5次 | 百格測(cè)試100% |
表面電阻 | 測(cè)其表面電阻5處（≤80%RH） | ≥1010 歐姆 |
耐酸 | 浸入25℃/5%的H2 SO4 溶液中2Hr | ①不起泡；②不起皺；③無(wú)異色；④百格測(cè)試100% |
耐堿 | 浸入25℃/5%的NaOH 溶液中2Hr | ①不起泡；②不起皺；③無(wú)異色；④百格測(cè)試100% |
耐酒精 | 試驗(yàn)機(jī)負(fù)載200克力、棉絨布浸蘸99%以上酒精來(lái)回摩擦100次 | ①不掉色；②不失光 |
耐溶劑（丙酮） | 試驗(yàn)機(jī)負(fù)載200克力、棉絨布浸蘸化學(xué)純丙酮來(lái)回摩擦50次 | ①不掉色；②不失光 |
1、性能特點(diǎn):
其顯著優(yōu)勢(shì)表現(xiàn)在符合環(huán)保、無(wú)刺激氣味、中高的表面張力、良好的觸變結(jié)構(gòu)（不易尺寸變化）、干速中等、腐蝕性弱等特點(diǎn)。
2、使用方法:
1）使用前請(qǐng)按10%的比例添加配套的TCB-100B固化劑及適量稀釋劑，并充分?jǐn)嚢杈鶆蚝蠓娇捎∷ⅰ?/p>
2） 推薦烘烤溫度為160℃，時(shí)間為(10～15)min，其他條件時(shí)請(qǐng)先行確認(rèn)是否可行，以免影響成品質(zhì)量。
3）多層疊印時(shí)，第一層可160℃×10min固化，第二層可160℃×20min固化以確保質(zhì)量。
4）稀釋劑種類選取及用量完全取決于印刷網(wǎng)目目數(shù)、環(huán)境條件及印刷效果來(lái)調(diào)節(jié)。
3、儲(chǔ)存條件：
使用前及使用后該系列油墨，均應(yīng)將油墨容器完全密封且置于陰涼通風(fēng)處保存，避免接觸明火或者高溫。
4、保質(zhì)期:
本系列產(chǎn)品自生產(chǎn)之日起保質(zhì)期為1年，超過(guò)期限時(shí)請(qǐng)重新確認(rèn)可用性。
附1:上述各項(xiàng)中的耐性試驗(yàn)數(shù)據(jù)為本公司試驗(yàn)條件下測(cè)試的結(jié)果，僅供參考并不列為保證值。
附2：本系列產(chǎn)品均可通過(guò)歐盟ROHS2.0、REACH、鹵素及八大重金屬各個(gè)檢測(cè)數(shù)據(jù)的標(biāo)準(zhǔn)。
